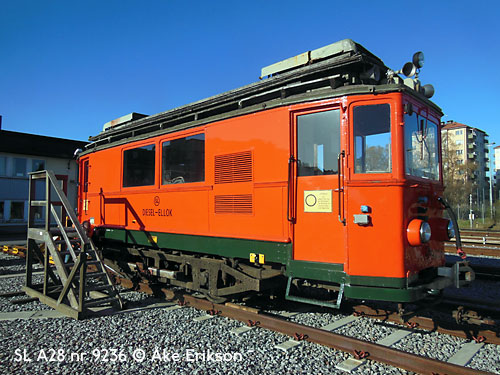

SL A288 9236

AB Storstockholms Lokaltrafik litt A288 nr 9236

A288 9236
© Åke Eriksson

data för rälsfordon 9236
Fordon:  arbetsfordon, dieselelektriskt arbetslok
Typ:  (2xZR)
Tillverkare:  Arlöf 1907
Färg:  brandgul
Senaste revision:
Ombyggd:  SS Råsunda 1951
Ägare: SSS nytt fönster
Placering:  Malmköping nytt fönster
Museum år:  2015
Driftsklass:  I driftsklass I (fordon som är klara för trafik)
Bevarandeklass:  2 (övriga museala vagnar)
Deponerad hos:


data för typen A288
Fordon:  arbetslok
Typ:  tvåaxlig tvåriktning (2xZR)
Bolag:  AB Storstockholms Lokaltrafik (SL) nytt fönster
Stad:  Stockholm
Bana:  Tunnelbanan
Littera:  A288
Vagnsnummer:  9236-9237
Ursprungligt antal:
Tillverkare:  Arlöf 1907-1908
Spårvidd (mm):  1435
Längd (mm):  9440
Bredd (mm):  2200
Höjd (mm):  3700
Vikt (kg):  19900
Axelföljd:
Axelavstånd (mm):  2600
Boggiecentrumavstånd (mm):
Hjuldiameter (mm):  870
Hjulringsbredd (mm):
Motortyp: ASEA LJ 32
Motorstyrka (kW):  2x60
Kontrollertyp: FB 105
Koppeltyp: albert
Kompressor:
Driftspänning:  700
Max hastighet (km/h):  40
Dörrordning: VH 1-000-1
Antal passagerare:
Utrangerade:  2015
Notering:  dieselektriskt arbetslok

Rälsfordonets historia:
Fd SS A3 nr 170.
Ombyggda av SS 1925 och 1951 då de blev lok.

Ursprungligen försedd med takströmavtagare, borttagen sedan länge.

Koppel: mekaniska delen av Westinghousekoppel, allmänt kallad apskalle, samt albertkoppel

Övertogs av SSS 17 april 2015, ankom Malmköping 6 maj 2015.

Hjulen omsvarvade våren 2016 och loket ihopmonterat efter transport.

Lok 9236 hyrts sommaren 2020 av CAF/EuroMaint för att ta emot de första spårvagnarna i Lund.

Vagntypens historia:
SL A288 Dieselektriskt lok för tunnelbanan, fd SS A3 169-170.
Ombyggda av SS 1925 och 1951 då de blev lok.

Dieselmotor Scania Vabis DS-11, 145 hk vid 1800 v/min. Generator LJ 46 100 kW.

Loken är utrustade för kontaktlednings-, strömskene- och dieseldrift samt automatisk fartbegränsning och "död mans grepp".

Förutom albertkoppel, även mekanisk del av Westinghouse för tunnelbana.

Ombyggda av motorvagn SS typ A3 nr 169 och 170. Vagn 9237 (169) skrotad cirka 1965.

Vagn 9236 bevarad på Museispårvägen Malmköping.
